Innenwinkel Nippel Muffe
- 10 %
€ 4,86 – € 24,30 inkl. MwSt
Enthält 20% MwSt.
plus shipping
Bei Lieferungen in Nicht-EU-Länder können zusätzliche Zölle, Steuern und Gebühren anfallen.
- Heizen & Kühlen gleichzeitig
- Für jede Wand, jeden Boden und jede Decke geeignet
- Für jede Wärme- und Energiequelle geeignet
- Aufbau mit Trockensystem & Nasssystem möglich
- Keine Mindest- oder Maximalaufbauhöhe
- Kein Schwitzen, kein Schimmel, kein Frieren, kein Luftzug, keine Staubaufwirbelungen
- Einfacher Selbsteinbau dank egger Montagetutorials
- Umweltschonend – 100 % recycelbares Material
Zahlungsarten:
Banküberweisung:
Zur Lieferung oder Selbstabholung

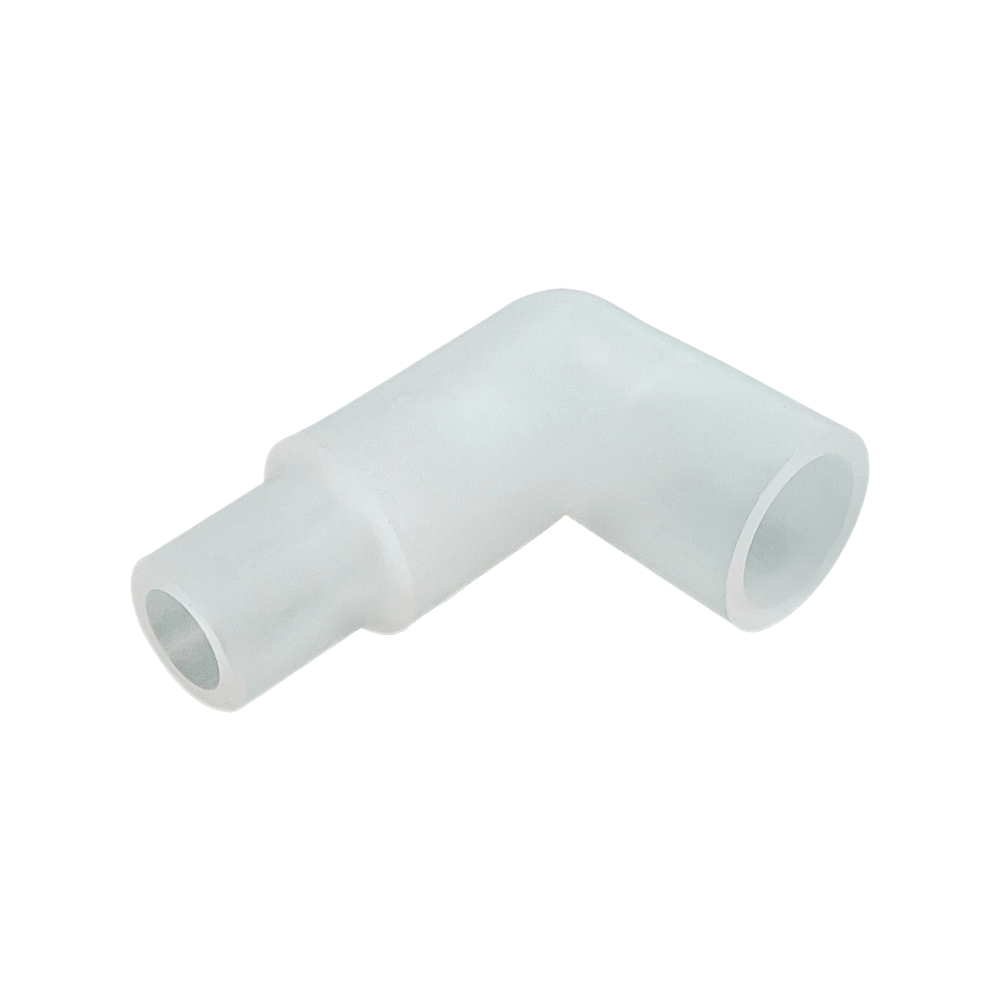

Das solltest du über den Innenwinkel Nippel Muffe wissen
Der Innenwinkel Doppelnippel wird als Teil des egger Systems zur Flächenheizung oder Flächenkühlung eingesetzt:
Der Nippel des Innenwinkels Nippel Muffe hat einen Außendurchmesser von 12 mm, dies entspricht dem Innendurchmesser des 16er Rohrs und des egger Registers. Die Muffe des Innenwinkels Nippel Muffe hat einen Innendurchmesser von 12 mm, dies entspricht dem Nippel Außendurchmesser des egger Register. Diese Gegenstücke kannst du mit einem Muffenschweißgerät und dem egger Schweißaufsatz 12 mm mit einer Kunststoffschweißung verbinden.
Der Innenwinkel Nippel Muffe hat im egger System eine spezifische Anwendung. Er hat die Möglichkeit, mit seiner Muffe an den Nippel eines egger Registers anzuschließen und den Verlauf in einem 90 Grad Winkel weiterzuführen. Am Nippel des Innenwinkels kann nun mit weiterem Systemzubehör (16er Rohr, egger Register oder Fittings) angeschlossen werden.
Der Innenwinkel Nippel Muffe besteht aus PP-R. Das ist ein hochwertiger Werkstoff aus der Gruppe der polyolefinischen Thermoplaste. Dieser Werkstoff ist zu 100 % recycelbar und findet sogar in der Lebensmittel-Industrie Verwendung.
Dank seiner hohen Festigkeit und Widerstandsfähigkeit bei Innendruck und hohen Temperaturen wird er vor allem bei Trinkwasser- und Heizungsinstallationen eingesetzt. Zudem kann der Stoff einfach zu Fittings oder Rohre verarbeitet werden. Die Einzelteile lassen sich durch Kunststoffschweißen miteinander verbinden.
Die Farbe des Innenwinkels Nippel Muffe wird als „Natur“ bezeichnet. Das macht den Kunststoff leicht „durchsichtig“, dank des fehlenden Farbstoffs gibt es keine Beeinträchtigung beim Schweißen.
Du kannst dazu jedes marktübliche Muffenschweißgerät verwenden. Benötigt werden jedoch die egger Schweißaufsätze. Die passenden egger Schweißaufsätze können mitbestellt oder im kompletten Kunststoffschweiß Set für die Montage ausgeliehen werden.
Die Innenwinkel Nippel Muffe haben laut Hersteller eine Hitzebeständigkeit bis zu 96 Grad. Diese variiert jedoch je nach Systemdruck. Zum Temperieren benötigst du jedoch maximal 25-30 Grad warmes Wasser.
Die Dichte bzw. der DIN-Wert des Materials beträgt DIN 4726/8077/8078. Im Labor wurde unter extremer Dauerbelastung (10 bar und 60 °C) eine Lebensdauer von 150 Jahren berechnet. Darum bekommst du beim Kauf des egger Systems auch 20 Jahre Garantie.
Fußbodenheizung & Kühlung
Wandheizung & Kühlung
Deckenheizung & Kühlung
Das egger System ist nicht nur zum Heizen und Kühlen für zu Hause gedacht: Sie können für Büroräumlichkeiten, als Hallenheizung, Werkstattheizung oder auch Gewächshausheizung eingesetzt werden.
Ein großer Vorteil der egger Register: Sie sind für jede Wärmequelle (Gas, Öl, Solar, Fernwärme, Photovoltaik, …) und jede Oberfläche (Fliesen, PVC, Laminat, Parkett, Holz, …) geeignet.
Das egger Register als Teil des egger Systems
Damit du die Register als Heiz- und Kühlsystem montieren und miteinander verbinden kannst, gibt es das egger Zubehör:
- egger Register
- Außenwinkel (Verbindungsteil 90°)
- Innenwinkel Doppelnippel (Verbindungsteil 90°)
- Innenwinkel Nippel Muffe (Verbindungsteil 90°)
- Außenmuffe (Verbindungsteil gerade)
- Doppelnippel (Verbindungsteil gerade)
- Stopfen (Verschlussteil)
- 16er Rohr (Verbindungsrohr)
- Halteschiene (48 cm) bzw. Halteklammer (8 cm)
- Kunststoffschweiß Set
- Eigene Rohrschere
- Artikeltyp: Kunststoff Fitting für Wasserführende Fußbodenheizung
- Anwendungsbereich: Heizen und Kühlen
- Maße:
Nippel Außendurchmesser: 12 mm
Muffe Innendurchmesser: 12 mm
Fitting Außendurchmesser: 16 mm
Winkel: 90°
Durchflussquerschnitt: 8 mm - Material: PP/R („Polypropylen/Random“ – ist ein hochwertiger, 100 % recycelbarer Werkstoff aus der Gruppe der polyolefinischen Thermoplaste)
- Gewicht: 5,9 g / Stück, 295,0 g / Packung
- Maximaltemperatur: laut Hersteller bis zu 96 Grad – ist jedoch vom Systemdruck abhängig; zum Heizen und Kühlen reicht eine Temperatur von 25–30 Grad
- Farbe: Natur (kein Farbstoff – keine Beeinträchtigung beim Schweißen, leicht durchsichtig)
- Entspricht DIN: 4726/8077/8078
- Haltbarkeit: 150 Jahre (je nach Temperatur und Druck)
- Sauerstoffdiffusionsoffen: Um Korrosionsschäden zu vermeiden, sind im Heizsystem korrosionsbeständige Rohre zu verwenden.
- Wärmequelle: Für alle marktüblichen Wärme- und Energiequellen geeignet (z. B. Öl, Gas, Holz, Solar, Strom, Elektro, Fernwärme, etc.)
- Bodenbelag: Für alle gängigen Bodenbeläge geeignet (Parkett, Holz, Stein, Fließen, Laminat, Kork, Vinyl, Teppichboden etc.)
- Untergrund: montierbar auf allen gängigen Untergründen (Beton, Holz, Ziegel, Dämmung, etc.)
- Aufbauhöhe: mindestens 20 mm (Estrich, Ausgleichsmasse, Putz, Trockenbau, etc.)
- Was kann durchfließen: „Normales Heizungswasser“ (neutraler PH Wert)
- Für Räume geeignet: alle Räume (Wohnbereich, Badezimmer, Schlafzimmer, Keller, Garage, Werkstatt, Halle, Turnhalle, Produktionshalle, etc.)
Je nach Bedarf bekommst du Verpackungseinheiten mit je 50 Stück Innenwinkel Nippel Muffe.
Wie viele Innenwinkel Nippel Muffe benötigst du?
Jedes Projekt ist unterschiedlich und hat eigene Abmessungen. Wie viele Innenwinkel Nippel Muffe du brauchst, hängt stark von deinen Gegebenheiten ab. Aus Erfahrungswerten empfehlen wir dir pro geplantem egger Register 0,5 Stück Innenwinkel Nippel Muffe einzuplanen. Das egger Team unterstützt dich gerne dabei, die richtige Menge zu finden:
