Außenwinkel
- 10 %
€ 7,56 – € 37,80 inkl. MwSt
Enthält 20% MwSt.
zzgl. Versand
Bei Lieferungen in Nicht-EU-Länder können zusätzliche Zölle, Steuern und Gebühren anfallen.
- Heizen & Kühlen gleichzeitig
- Für jede Wand, jeden Boden und jede Decke geeignet
- Für jede Wärme- und Energiequelle geeignet
- Aufbau mit Trockensystem & Nasssystem möglich
- Keine Mindest- oder Maximalaufbauhöhe
- Kein Schwitzen, kein Schimmel, kein Frieren, kein Luftzug, keine Staubaufwirbelungen
- Einfacher Selbsteinbau dank egger Montagetutorials
- Umweltschonend – 100 % recycelbares Material
Zahlungsarten:
Banküberweisung:
Zur Lieferung oder Selbstabholung
Das gibt es über Außenwinkel zu wissen

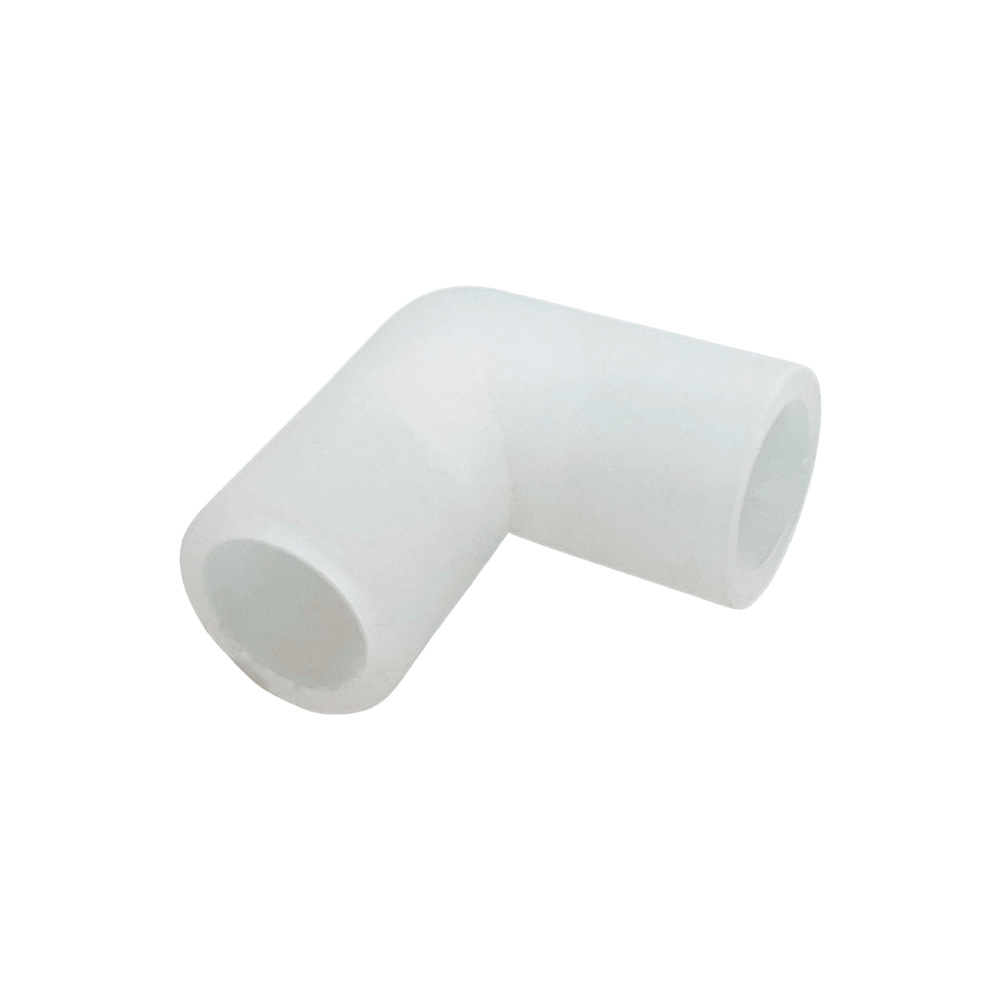

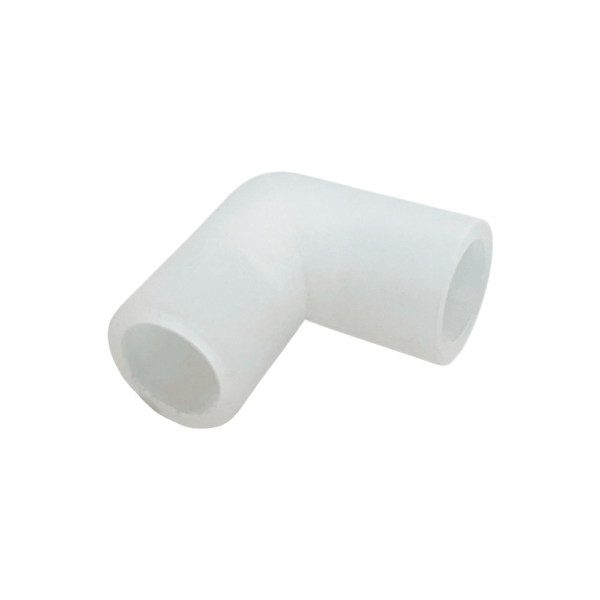

Der Außenwinkel wird als Teil des egger Systems zur Flächenheizung oder Flächenkühlung eingesetzt:
Der Außenwinkel hat einen Innendurchmesser von 16 mm, dies entspricht dem Außendurchmesser des 16er Rohrs und des egger Register. Beide werden mit einem Muffenschweißgerät und dem egger Schweißaufsatz 16 mm mit einer Kunststoffschweißung verbunden.
Einsatz findet er, wenn der Verlauf des 16er Rohrs einen 90 Grad Winkel macht und der Biegeradius (12 cm) des 16er Rohr nicht ausreicht. In der Praxis geschieht das bei Wechsel der Rohrführung von Boden auf Wand, Wand auf Decke und Engstellen wie Türen. Da das 16er Rohr in den Außenwinkel einbindet, kommt es zur keiner Verringerung des Durchflussquerschnitts (12 mm). Das bietet den Vorteil, dass weniger Widerstand aufgebaut wird und das egger System noch weniger Energie im Betrieb benötigt.
Um den Durchfluss bei einem 90 Grad Verlauf möglichst widerstandsarm zu gestalten, empfehlen wir dir folgende Priorisierung:
| Priorität | Widerstand | Vorteil | Nachteil |
| 1. Biegen 16er Rohr | optimal | kein Winkel nötig | 12 cm Biegeradius |
| 2. Außenwinkel | gut | 90 Grad Winkel | min. Aufbauhöhe 24 mm |
| 3. Innenwinkel | erhöht | min. Aufbauhöhe 20 mm | erhöht den Widerstand |
Der Außenwinkel besteht aus PP-R. Das ist ein hochwertiger Werkstoff aus der Gruppe der polyolefinischen Thermoplaste. Dieser Werkstoff ist zu 100 % recycelbar und findet sogar in der Lebensmittel-Industrie Verwendung.
Dank seiner hohen Festigkeit und Widerstandsfähigkeit bei Innendruck und hohen Temperaturen wird er vor allem bei Trinkwasser- und Heizungsinstallationen eingesetzt. Zudem kann der Stoff einfach zu Fittings oder Rohre verarbeitet werden. Die Einzelteile lassen sich durch Kunststoffschweißen miteinander verbinden.
Die Farbe des Außenwinkels wird als „Natur“ bezeichnet. Das macht den Kunststoff leicht „durchsichtig“, dank des fehlenden Farbstoffs gibt es keine Beeinträchtigung beim Schweißen.
Du kannst dazu jedes marktübliche Muffenschweißgerät verwenden. Benötigt werden jedoch die egger Schweißaufsätze. Die passenden egger Schweißaufsätze können mitbestellt oder im kompletten Kunststoffschweiß Set für die Montage ausgeliehen werden.
Der Außenwinkel hat laut Hersteller eine Hitzebeständigkeit bis zu 96 Grad. Diese variiert jedoch je nach Systemdruck. Zum Temperieren benötigst du jedoch maximal 25–30 Grad warmes Wasser.
Die Dichte bzw. der DIN-Wert des Materials beträgt DIN 4726/8077/8078. Im Labor wurde unter extremer Dauerbelastung (10 bar und 60 °C) eine Lebensdauer von 150 Jahren berechnet. Darum bekommst du beim Kauf des egger Systems auch 20 Jahre Garantie.
Fußbodenheizung & Kühlung
Wandheizung & Kühlung
Deckenheizung & Kühlung
Das egger System ist nicht nur zum Heizen und Kühlen für zu Hause gedacht: Sie können für Büroräumlichkeiten, als Hallenheizung, Werkstattheizung oder auch Gewächshausheizung eingesetzt werden.
Ein großer Vorteil der egger Register: Sie sind für jede Wärmequelle (Gas, Öl, Solar, Fernwärme, Photovoltaik, …) und jede Oberfläche (Fliesen, PVC, Laminat, Parkett, Holz, …) geeignet.
Der Außenwinkel als Teil des egger Systems
Damit du die Register als Heiz- und Kühlsystem montieren und miteinander verbinden kannst, gibt es das egger Zubehör:
- egger Register
- Außenwinkel (Verbindungsteil 90°)
- Innenwinkel Doppelnippel (Verbindungsteil 90°)
- Innenwinkel Nippel Muffe (Verbindungsteil 90°)
- Außenmuffe (Verbindungsteil gerade)
- Doppelnippel (Verbindungsteil gerade)
- Stopfen (Verschlussteil)
- 16er Rohr (Verbindungsrohr)
- Halteschiene (48 cm) bzw. Halteklammer (8 cm)
- Kunststoffschweiß Set
- Eigene Rohrschere
- Artikeltyp: Kunststoff Fitting für Wasserführende Fußbodenheizung
- Anwendungsbereich: Heizen und Kühlen
- Maße:
Innendurchmesser: 16 mm
Fitting Außendurchmesser: 22 mm
Winkel: 90°
Durchflussquerschnitt: 12 mm
- Material: PP/R („Polypropylen/Random“ – ist ein hochwertiger, 100 % recycelbarer Werkstoff aus der Gruppe der polyolefinischen Thermoplaste)
- Gewicht: 10,3 g / Stück, 515,0 g / Packung
- Maximaltemperatur: laut Hersteller bis zu 96 Grad – ist jedoch vom Systemdruck abhängig; zum Heizen und Kühlen reicht eine Temperatur von 25–30 Grad
- Farbe: Natur (kein Farbstoff – keine Beeinträchtigung beim Schweißen, leicht durchsichtig)
- Entspricht DIN: 4726/8077/8078
- Haltbarkeit: 150 Jahre (je nach Temperatur und Druck)
- Sauerstoffdiffusionsoffen: Um Korrosionsschäden zu vermeiden, sind im Heizsystem korrosionsbeständige Rohre zu verwenden.
- Wärmequelle: Für alle marktüblichen Wärme- und Energiequellen geeignet (z. B. Öl, Gas, Holz, Solar, Strom, Elektro, Fernwärme, etc.)
- Bodenbelag: Für alle gängigen Bodenbeläge geeignet (Parkett, Holz, Stein, Fließen, Laminat, Kork, Vinyl, Teppichboden etc.)
- Untergrund: montierbar auf allen gängigen Untergründen (Beton, Holz, Ziegel, Dämmung, etc.)
- Aufbauhöhe: mindestens 24 mm (Estrich, Ausgleichsmasse, Putz, Trockenbau, etc.)
- Was kann durchfließen: „Normales Heizungswasser“ (neutraler PH Wert)
- Für Räume geeignet: alle Räume (Wohnbereich, Badezimmer, Schlafzimmer, Keller, Garage, Werkstatt, Halle, Turnhalle, Produktionshalle, etc.)
Je nach Bedarf bekommst du Verpackungseinheiten mit je 50 Stück Außenwinkel.
Wie viele Außenwinkel benötigst du?
Jedes Projekt ist unterschiedlich und hat eigene Abmessungen. Wie viele Außenwinkel du brauchst, hängt stark von deinen Gegebenheiten ab. Aus Erfahrungswerten empfehlen wir dir pro geplanten Heizkreis 3 Stück Außenwinkel einzuplanen. Das egger Team unterstützt dich gerne dabei, die richtige Menge zu finden:
