4. egger Register – verbinden, kürzen & stopfen

egger Register verbinden

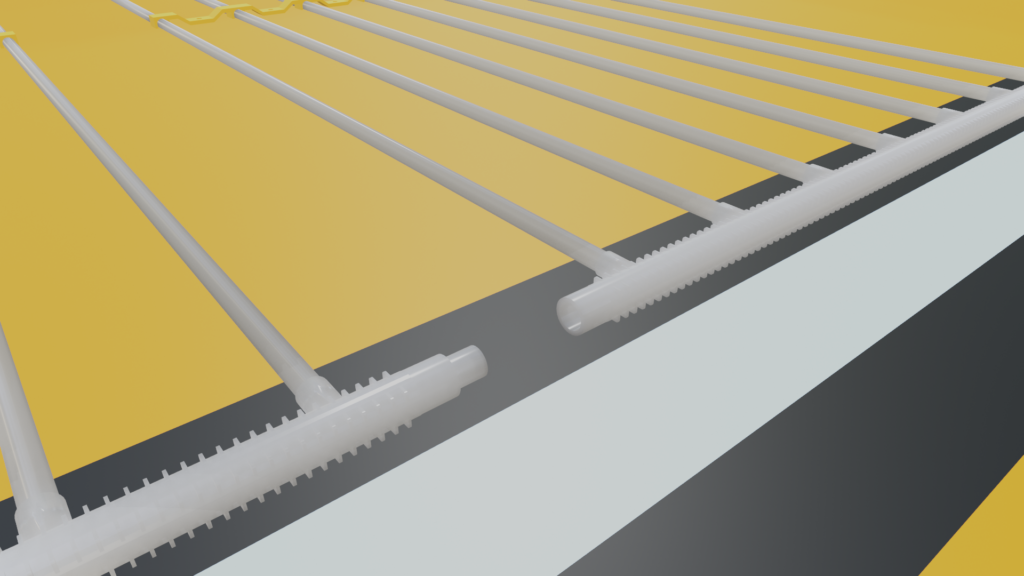

Um egger Register zu Verbinden, haben sie für die Kunststoffschweißung am Sammler je einen Nippel und eine Muffe. Um aus ihnen ein Feld herzustellen, werden sie immer mit Nippel an Muffe angeordnet und miteinander verschweißt.



egger Register kürzen

Je nach Breite eines Feldes besteht es nicht immer aus ganzen Registern. Zur Anpassung der Breite kann ein Register auch gekürzt werden. Um es an die Feldmaße anzupassen, wird es an die Restfläche angehalten, um zu sehen, wie viele der 10er Leitungen noch benötigt werden.

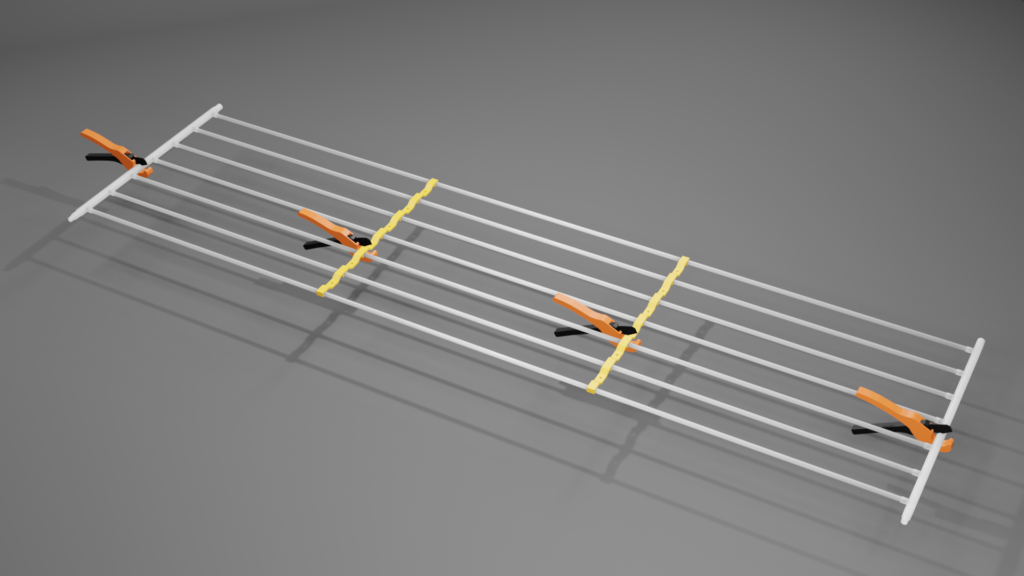

Mit der Rohrschere wird das Registersammler mittig zwischen den 10er Leitungen, an den Halteschienen und wieder mittig am 2. Sammler geschnitten. Den Verschnitt behalten wir zurück, dieser könnte in einem nächsten Feld wiederverwendet werden. Das gekürzte Register wird nun ebenfalls mit dem Feld verbunden.



Feldabschnitte

Um im egger System den parallelen Durchfluss herzustellen, wird der Sammler im Feld an vordefinierten Stellen mit dem Stopfen verschlossen. Dadurch wird das Wasser in gewünschter Richtung durch das Feld geleitet.

Die Stellen, an denen gestopft wird in Tabellen angezeigt, welche zu wählen ist, hängt von drei Attributen des Feldes ab:

1. Position des Feldes: Boden, Wand oder Decke
2. An welcher Position sich die Verbindungen zum nächsten Feld befinden.

Sind diese auf gleicher Seite oder diagonal. Bzw. bei der Wand oben oder unten.

3. Breite des Feldes, diese bezieht sich auf die Anzahl der 10er Rohr der verwendeten Register.

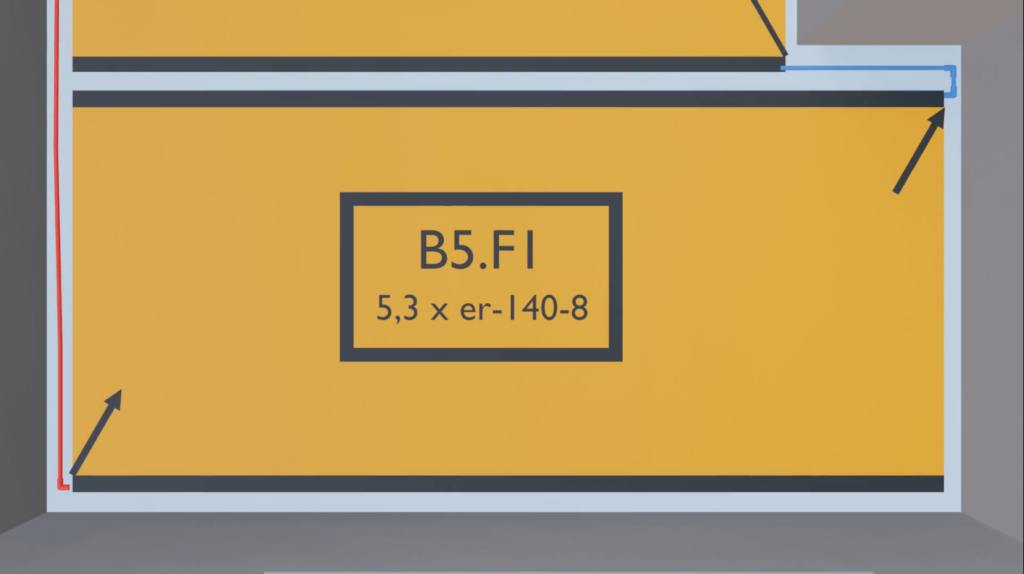

Zur Veranschaulichung sehen wir in unserer Beispielplanung das Feld B5.F1 an.

Folgende Eigenschaften treffen auf das Feld zu:

1. Boden (B5.F1)

2. Verbindungen an diagonaler Seite

3. Die Feldbreite ist in der Planung initial mit 5,3 Stück 140-8 er Registern geschätzt. Bei der Montage wird sich am IST-Maß orientiert, wir nehmen in unserem Beispiel an, dass 39 Stück 10er Rohre im Feld Platz haben.

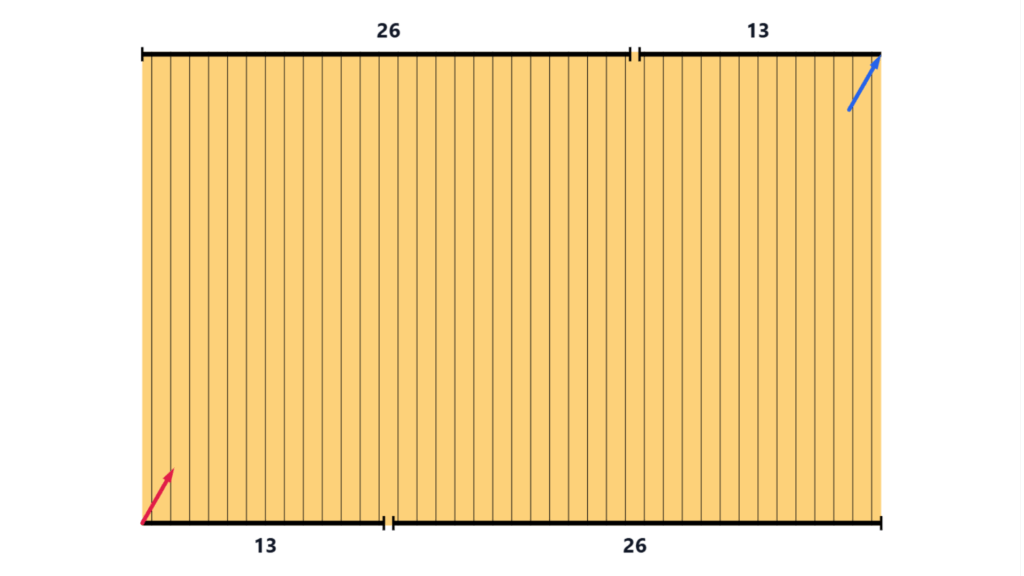

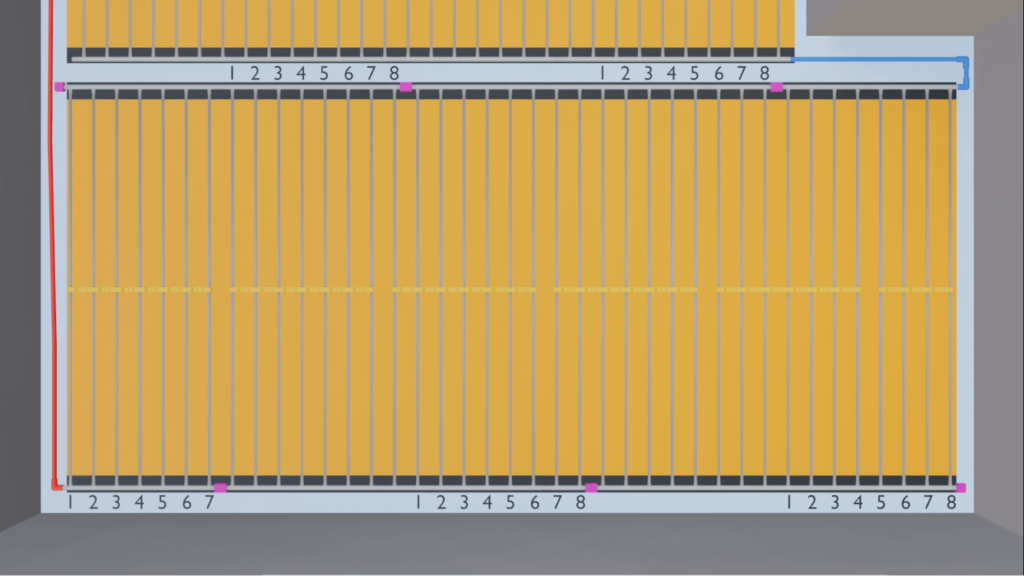

Aufgrund dieser Attribute verwenden wir die daraus resultierende Feldtabelle. Aus dieser lässt sich ableiten, dass das Feld in 5 Abschnitte unterteilt wird. Diese bestehen aus einem Abschnitt mit 7 Stk. 10er Rohren und 4 Abschnitten mit 8 Stk. 10er Rohren.

Die markierten Punkte zeigen auf, wo gestopft werden kann. Befindet sich eine Markierung zwischen zwei Feldabschnitten, wird beidseitig gestopft.



egger Register stopfen

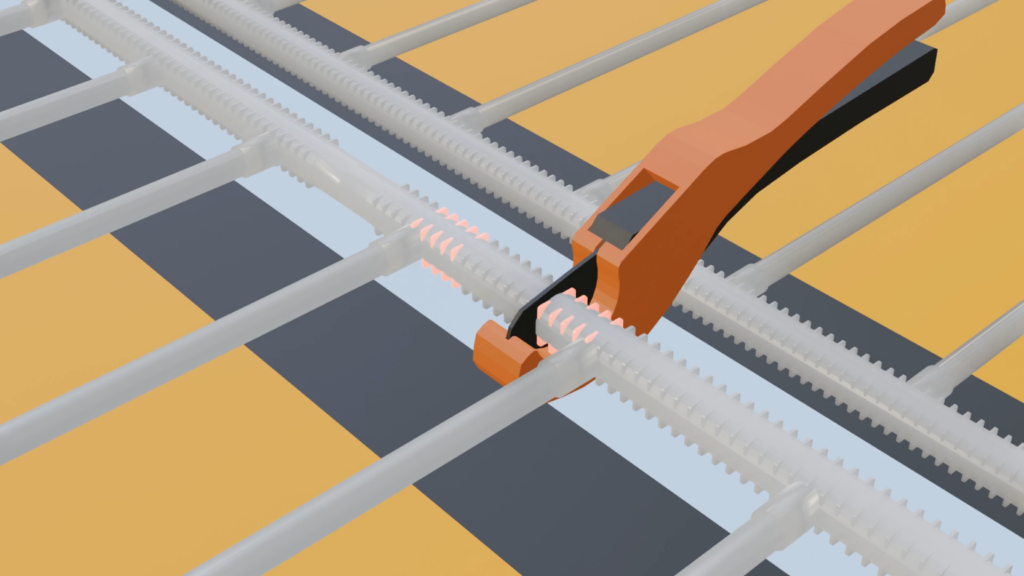

Beim Stopfen ist darauf zu achten, dass die angrenzende 10er Leitungen nicht mit verschlossen wird. Dazu wird von der Achse der angrenzenden 10er Leitung ein Abstand von 2 cm eingehalten. Die Rillen am Sammler haben einen 5 mm Abstand. Daher wird der Sammler direkt nach der 5. Rille durchtrennt.

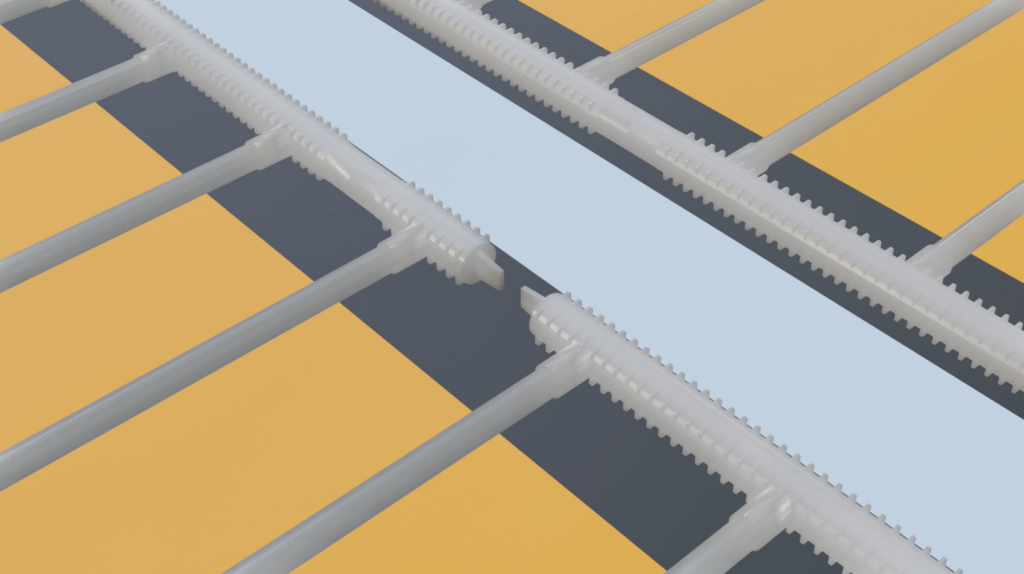

Anschließend wird der Sammler durch eine Kunststoffschweißung mit einem bzw. zwei Stopfen verschlossen.
